道波局部放電解決方案——變電站
什么是局部放電？
所有的絕緣系統里都存在著空隙缺陷，形成這些空隙的原因是很多的，但是最終這些空隙是導致局部放電的因素。
局放是電荷破壞周圍絕緣的一種局部活動。隨著時間的累積，這種累積的損壞能導致故障發生。
在變電站里，絕緣劣化是很嚴重的問題，早期檢測是關鍵。
變電站在線巡檢
變電站巡檢是基于狀態維修的重要組成部分。
巡檢是狀態檢測評估的第一選擇，這個成本劃算的方法能讓您在設備正常運行中進行大部分的檢測。
巡檢應用于局部放電的早期識別，在值得關注的區域，如果有需要，可以更進一步采用在線或離線的測試。
變電站在線檢測和監測
對于局部放電，道波提供一整套檢測和監測解決方案，用于進一步的測試和監測關鍵設備。
不管您是檢測空氣、油，還是SF6氣體絕緣設備，道波的局部放電解決方案能夠在不需要您的設備停運的狀態下檢測到絕緣劣化的問題，節省了時間，成本和寶貴的資源。
案例分析道波的PDS100設備檢測和定位局部放電源
在一個400kV的變電站內實施了射頻干擾巡檢。在不同的巡檢位置記錄了測量結果用于將來的趨勢分析。
巡檢中，通過三角測量定位測到了母線連接絕緣體上一個明顯的局放源。變電站內，值得懷疑的設備測試結果以紅線顯示和藍色的基準線形成對比。
在400MHz和1000MHz 處，明顯的看到60dB和30dB的差值，說明該設備存在嚴重的劣化和缺陷。
PDS100
PDS100是利用射頻干擾進行變電站內檢測的巡檢工具它的PDS Viewer軟件能夠保存測試結果并形成覆蓋圖進行對比。
不需要停電或者特殊的接線，該設備能夠在幾秒內檢測到局部放電，使它成為一個狀態檢修項目有效且成本劃算的工具。
這個安全和有效的設備是先進和容易操作的，是每次服務或者測試團隊的理想設備。
局部放電傳感器
高頻電流互感器
高頻電流互感器可以夾在被測設備的地線上，再連接到PD-Smart上確認設備內部局放活動。
它可以掃描頻率<200MHz的電流脈沖，作為對地局部放電的證據。
暫態對地電壓探頭
用于金屬鎧裝開關柜和變壓內部的局放定位，道波的容性暫態對地電壓探頭（TEV）能夠直接連接到PDS100上。
在接地的金屬表面移動傳感器，來定位信號強度最大的位置。
DFA100
DFA100,絕緣故障分析儀，是用于檢測超聲波的手持式電池供電的設備。超聲波檢測技術是一種非侵入式，不影響設備運行的測試技術，用于檢測由局部放電或者松動部件引起的超聲信號。
DFA100 尤其適合檢測填充SF6的GIS中的缺陷，也可以應用于充油的接地的互感器上。
DFA100是一個容易使用，能夠區分局部放電，顆粒，和機械缺陷的先進的檢測工具。

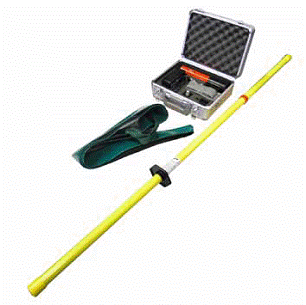

一個可選的絕緣操作桿可以用于電纜在線檢測。
LDP-5
LDP-5是一個局部放電巡檢工具用于檢測電纜密封終端和接頭，避雷器，變壓器，電壓互感器和發電機。
采用電池供電，該便攜式裝置可以應用于現場和實驗室。
局放磁場傳感器
采用局放磁場傳感器提高局放測試。使用LDP-5應用于：
· 用于電力電纜終端和環氧絕緣的互感器
· 在線檢測
· 中壓設備（達30千伏）

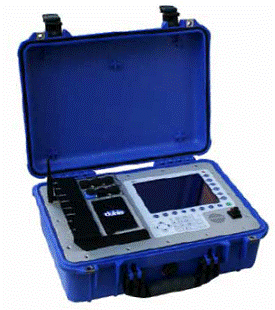

DFA500
道波的DFA500是一個便攜式，多通道用于識別氣體絕緣設備（GIS）中局部放電，金屬顆粒和機械缺陷的檢測工具。
它的特點是4通道超聲波和1通道超高頻同步實時測量。由于在GIS的接地部位和外殼上進行檢測，DFA500可以在設備工作狀態下進行檢測。
獨特的超聲波和超高頻同步測量信號實時的顯示在DFA500的集成屏幕上。這使得GIS中常發生的機械振動或者絕緣劣化等問題很容易定位和解決。
讀數和電氣設備頻率無線同步，用于消除白噪聲。
DFA500能夠和您的GIS監測系統配合使用
通過連接到監測系統的預安裝的超高頻探頭上，你可以了解到GIS內部并且確定該系統是否給出了假報警信號或者確認由于局放引起的超高頻信號傳播。
DFA500 配置了用于盆式絕緣子的傳感器，采用該傳感器，可以快速的掃描GIS間隔內由超高頻/射頻干擾信號確定的故障問題。
PD-Smart局部放電檢測
當您需要更深層次的檢測手段，使用道波的PD-Smart用于更先進的局放檢測，該設備適用于在線的變壓器，電纜和開關等各種設備。
PD-Smart 能夠進行在線和離線的測試，能夠和道波的或已經存在的，預裝的耦合器配合使用。
允許多通道，同步局放測量，比如對變壓器的檢測，滿足IEC60270，VDE0434，ANSI和不同的IEEE標準。

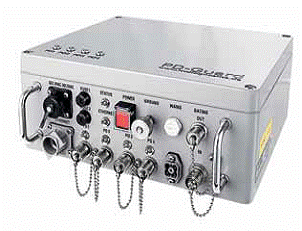

PD-GUARD局部放電監測
當您想要監測你的關鍵設備狀態的時候，道波的PDGuard在線連續監測局放系統是您的首選。
PD-Guard 是一個精密的在線監測裝置，可以用來監測變電站內的變壓器，GIS，終端套管和其它關鍵設備由于絕緣劣化和缺陷引起的局部放電。
擁有先進的信號處理，干擾抑制和分析軟件PDGuard是基于狀態維修的重要組成部分。系統通過升級，一臺中央服務器可以監測幾種不同的設備。
PD-Guard會連續的監測您的關鍵設備，它的報警系統會在局放值達到臨界值前發出警報通知您。
其它變電站檢測和監測選項
道波Delphi
道波Delphi是一個智能強大的在線溶解氣體分析設備（DGA），設計成為在惡劣變電站和變壓環境下使用。
道波Delphi能夠承受全真空，有一個可選的油泵，能夠提供實時數值和趨勢報警和指示。
LCM500
LCM500是泄漏電流在線監測設備，用于評估輸電和配電線上路
上的絕緣底座金屬氧化物避雷器的狀態。
它采用無線技術，在幾秒鐘內就可以給出用于即時診斷和趨勢分
析讀數。
IDD
道波的智能診斷裝置是成本劃算的，在線診斷系統用于監測現場的電氣設備。
每臺I DD是設備特定的，它可以安裝在已經有的安裝箱里也可以安裝在道波提供的安裝
箱里。
