道波局部放電解決方案——電力電纜
什么是局部放電？
所有的絕緣系統里都存在著空隙缺陷。形成這些空隙的原因是很多,但是最終這些空隙是導致局部放電的因素。
局放是電荷破壞周?chē)^緣的一種局部活動。隨著時間的累積，這種累積損壞能導致故障發生。
電力電纜的局部放電
裂痕，空隙和表面放電是通過局放檢測工具識別的典型問題，在電力電纜和附件中你肯定不想錯過這些局部放電問題。
通過趨勢分析和相位解析局放圖形來阻止非預期的故障。
更準確的安排維護時間，避免因意外故障導致的巨額損失。
關鍵參數:
重復率: 指示局放整體水平
視在電荷 [pC]，局放信號 [mV]: 根據IEC 60270 / IEC 62478 (草案)確定局放的幅值
相位解析局放 (PRPD): 從成因和嚴重性上來分析局放
這些關鍵參數符合國際標準比如IEC 60270。
典型的局放問題識別

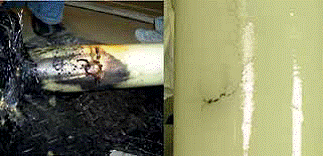

絕緣上的裂痕，空隙，表面放電
道波對于電力電纜局部放電的解決方案
階段1：巡檢
巡檢是一種非侵入式，成本劃算的允許設備正常運行中進行檢測的一種檢測方法。
巡檢在局放早期識別的診斷和分析中是您的第一選擇。
使用道波的先進局放巡檢工具，可以在短時間內完成大面積的巡檢。
值得關注的地方使用更進一步的在線檢測，以獲得更詳細的數據。然后有問題的地方再使用連續的局放在線監測。
階段2: 檢測
一旦巡檢到局放，就可以在中壓或高壓電纜上使用道波更先進的在線檢測工具。
檢測可以使用永久安裝在相線和中性線上的傳感器（耦合電容）和其它類型傳感器來進行。
階段3: 監測
一旦有問題的地方或關鍵設備發現有局部放電，根據局放數量的多少，道波的連續在線監測能夠給你的電纜系統提供更高一級的防護。
在線監測和評估電纜的狀態可以通過安裝于電纜終端和中間接頭部位的傳感器來進行。
監測電纜內快速發展的故障，局放達到臨界報警值時，系統會報警提醒采取必要的防護措施。
對于整個電纜網絡，該方案是可以升級的。
階段1：局部放電巡檢
局部放電巡檢是一種非侵入式，允許設備在運行中進行檢測的測量技術。
使用道波的先進局放巡檢工具，可以在短時間內完成對變電站的巡檢 。
值得關注的地方使用更進一步的在線檢測，以獲得更詳細的數據。然后有問題的地方再使用連續的局放在線監測。

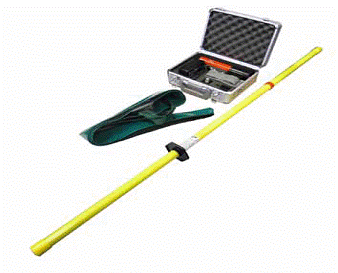

DFA100
DFA100是一種手持的，電池供電的檢測設備，用于電纜附件局放的檢測和診斷。
DFA100 包含一個超聲波傳感器和由絕緣桿組成的超聲波導桿。
幾秒鐘內，DFA100 就能給出高質量的檢測結果，簡單和良好的用戶界面使得測試結果很容易上傳。
它采用無線通訊模塊借助于電源系統頻率對局放和機械振動計時。
LDP-5
LDP-5是用于低壓設備的局放巡檢工具
使用LDP-5可以對電纜的密封終端和中間接頭現場巡檢。采用電池供電，便攜式設備，可以用于現場和實驗室。
局部放電傳感器
高頻電流互感器傳感器
使用高頻電流互感器（HFCT）用于電纜的局放檢測，定位和電力變壓器中性點上的局放檢測。HFCT可以配合PD Smart使用，頻率可達20MHz。
局部放電磁場傳感器
使用局放磁場傳感器提高局放測試，和LDP-5配合使用。
用于電纜終端，中壓設備（達30kV）的在線檢測。
階段2：局部放電檢測

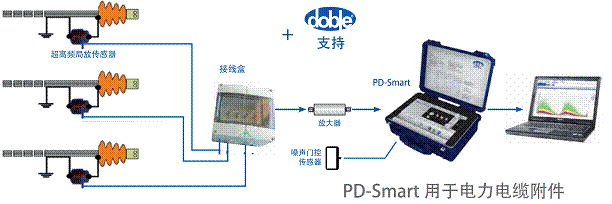

PD-Smart
道波的PD-Smart 用于在中壓或高壓電纜上更進一步的局放檢測。運行中的電纜一般每年測量?jī)纱巍?/p>
使用長期安裝在每相和中性線上的的傳感器（耦合電容）檢測電纜。一臺PD-Smart就可以在線或離線檢測整個電纜網絡。
一個典型的PD Smart 檢測系統包括:
· 1 PD Smart 和配套軟件，附件；
· 3 UHF局放傳感器；
· 3 傳感器安裝配件；
· 1 UHF 前置放大器；
· 1 接線盒；
· 1 外部電壓發生器；
階段3: 局部放電監測

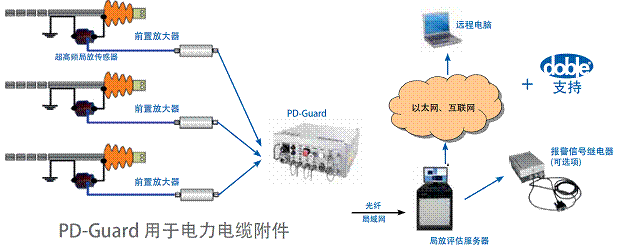

一個典型的PD-Guard 監測系統包含：
· 1 PD-Guard
· 3 超高頻局放傳感器
· 3 超高頻前置放大器
· 1 光纖
· 1 許可證用于局放服務器和分析軟件
· 3 傳感器安裝零配件
· 1 外部電壓發生器
