道波局部放電解決方案——變壓器
什么是局部放電?
所有的絕緣系統里都存在著空隙缺陷。形成這些空隙的原因是很多的，但最終這些空隙是導致局部放電的因素。
局放是電荷破壞周圍絕緣的一種局部活動。隨著時間的累積，這種累積起來的損壞能導致故障發生。
對于變壓器局部放電，道波的解決辦法
階段1：巡檢
隨著變壓器運行年限的增長，其內部的狀態逐步劣化，增加了發生故障的風險。
局部放電缺陷可以通過簡單易用的巡檢工具來檢測。巡檢是一種非侵入式，成本劃算的，并且允許設備正常運行中進行檢測的一種檢測方法。
巡檢在局放早期識別的診斷和分析中是你的第一選擇，使用道波的先進局放巡檢工具，可以在短時間內完成大面積的巡檢。
值得關注的地方使用更進一步的在線檢測，以獲得更詳細的數據，然后有問題的地方再使用連續的局放在線監測。
階段2：檢測
一旦巡檢到局部放電，可以用道波的PD-Smart進行更進一步的在線局放檢測。
對于在線檢測，可以使用我們的超高頻排油閥傳感器、預安裝的艙蓋傳感器或者預安裝的符合IEC6007標準的套管末屏傳感器。
階段3：監測
一旦有問題的地方或關鍵設備發現有局部放電，道波的連續在線監測能夠給您的電纜系統提供更高一級的防護。
設置每天測量一次或多次，用于評估和長時間的趨勢分析。局放達到臨界報警值時，系統會報警提醒，給你提供采取防護措施的機會。該方案可以用于升級您所有的變壓器。
定位
根據測試結果的嚴重性，我們提供4或者8通道的超聲定位設備，采用交叉三角形算法準確的發現變壓器中的局放點位置。
PDS100
PDS100是用于變電站內檢測射頻干擾的巡檢工具它的PDS Viewer軟件能夠保存測試結果并形成覆蓋圖進行對比。
不需要停電或者特殊的接線，該設備能夠在幾秒內檢測到局部放電，使用我們的高頻電流互感器和暫態對地電壓探頭使它在狀態檢修項目里成為一個有用且成本劃算的工具。
這個安全和有效的設備是先進和容易操作的，是每次服務或者測試團隊的理想設備。
DFA100
DFA100絕緣故障分析儀，是用于檢測超聲波的手持式，電池供電的設備。
超聲波檢測技術是一種非侵入式，不影響設備運行的測試技術，用于檢測由局部放電或者松動部件引起的超聲信號。
DFA100 尤其適合檢測填充SF6的GIS中的缺陷，也可以應用于充油接地的互感器上。
DFA100是一個容易使用，能夠區分局部放電，顆粒，和機械缺陷的先進的檢測工具。
階段2：局部放電檢測
PD-Smart
PD-Smart為變壓器提供先進的局部放電分析。PD-Smart的超高頻和電氣測量技術允許您可以做離線或在線的測試。當PD-Smart和符合IEC60076標準的套管末屏傳感器這樣的永久安裝的傳感器配合使用時可以定期的在線檢測電力變壓器。
先進的多通道同步測量技術可以采用眾所周知的星型圖提取數據，這使得分析數據更加容易。
咨詢道波工程師以獲得局部放電測試的幫助和對于測試結果的建議。
PD-Smart用于變壓器的測試附件
一個典型的PD-Smart 測試系統包括:
? 1套PD-Smart 超高頻主機和配套軟件、附件
? 3 個套管局放傳感器
? 1個DN50或者DN80排油閥超高頻傳感器或超高頻艙蓋傳感器或套管末屏LDM-6傳感器
? 1 個外部電壓發生器
? 1 個前置放大器
階段3：局部放電監測
當您想要監測您的關鍵設備狀態的時候，道波的PD-Guard在線連續監測局放系統是你的首選。
擁有先進的信號處理，干擾抑制和分析軟件，PD-Guard是基于狀態維修的重要組成部分。
PD-Guard 連續的監測你的關鍵設備，它的報警系統會在局放值達到臨界值前發出警報通知。
PD-Guard能夠連續的監測單臺變壓器，但是也能夠擴展至包含其它變壓器
道波通過提供調試，校驗和分析進行技術支持。
PD-Guard 在局放測試上符合所有的IEEE和IEC標準。
PD-Guard用于變壓器的測試附件

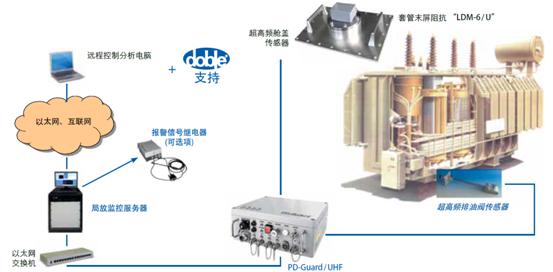

一個典型的PD-Guard測試系統包括:
? 1 臺PD-Guard / UHF 局監測主機
? 1 個DN50或者DN80超高頻排油閥傳感器或超高頻艙蓋傳感器或套管末屏傳感器LDM-6
? 1 套服務器和相關軟件的的許可證
? 1個外部電壓發生器
? 1 個前置放大器
? 1 臺服務器
局部放電：定位
LDA-6
根據測試結果的嚴重性，我們提供4或者8通道的超聲定位設備，
采用交叉三角形算法準確的發現變壓器中的局放點位置。
LDA-6用于變壓器內部局部放電的超聲定位。它使用高級算法高精度定位局放源，用戶界面圖形化顯示測試結果。
局部放電附件
道波提供一系列的探頭和傳感器提升您的局放巡檢，檢測和監測。
高頻電流互感器傳感器
高頻電流互感器可以?shī)A在被測設備的地線上，連接到PDSmart上確認內部局放活動。
暫態對地電壓探頭
用于金屬鎧裝開關柜和變壓內部的局放定位，道波的容性暫態對地電壓探頭（TEV）能夠直接連接到PD-Smart上。
超高頻排油閥傳感器
國際大電網會議CIGRE最近在A2-27手冊343頁，2008評論了了變壓器狀態評估風險管理。這份文件在變壓器采購規范里定義了安裝局放傳感器的位置。
雖然一個簡單的超高頻局放監測系統可以只有一個超高頻傳感器，該研究推薦要多裝幾個。這個系統可以讓每臺PD-Guard/UHF從一個超高頻傳感器升級到四個傳感器，這些可以在適當?shù)臅r(shí)候很容易地得到安裝。
其它變壓器檢測和監測方案
Delphi
道波Delphi 是一個智能強大的在線溶解氣體分析設備（DGA），設計成為在惡劣的變電站和變壓環境下使用。
道波Delphi能夠承受全真空，有一個可選的油泵，能夠提供實時數值和趨勢報警顯示。
LCM500
LCM500是泄漏電流在線監測設備，用于評估輸電和配電線上路上的絕緣底座金屬氧化物避雷器的狀態。它采用無線技術，在幾秒鐘內就可以給出用于即時診斷和趨勢分析讀數。
IDD
道波的智能診斷裝置是成本劃算的，在線診斷系統用于監測現場的電氣設備。用于檢測套管/CT，變壓器和斷路器的早期問題。
每臺IDD是即安裝設備，它可以安裝在已經有的安裝箱里也可以安裝在道波提供的安裝箱里。
